Calcul de flexibilité de tuyauteries industrielles

Une tuyauterie se dilate, se contracte et se déforme sous l'effet de la température, de la pression, du poids propre et du séisme. Si ces mouvements sont trop contraints, ils surchargent les tubes, les coudes, les brides et les piquages d'équipements. Le calcul de flexibilité vérifie que les contraintes, les déplacements et les efforts transmis aux supports et aux équipements restent dans les limites admissibles du code applicable, et permet de définir le supportage adapté : guides, butées, points fixes, ressorts ou lyres de dilatation.

Nous travaillons selon les principaux référentiels : EN 13480 et CODETI pour les tuyauteries industrielles, ASME B31.1 (Power Piping) et B31.3 (Process Piping) pour les projets internationaux, et RCC-M pour les installations nucléaires françaises. Le choix du code dépend de votre installation, de votre client final et des exigences réglementaires, notamment la directive des équipements sous pression (DESP) et l'arrêté ESPN dans le nucléaire.

Il faut les isométriques ou la géométrie 3D, les diamètres, épaisseurs et matériaux, les températures et pressions de service, les masses de fluide et de calorifuge, ainsi que les vannes et équipements raccordés. Les supports sont décrits avec leurs directions bloquées, jeux, frottements et déplacements imposés. Il faut aussi connaître les cas de fonctionnement, les conditions d'épreuve et les efforts admissibles aux tubulures des équipements. Nous vous aidons à rassembler ces données en début d'étude.

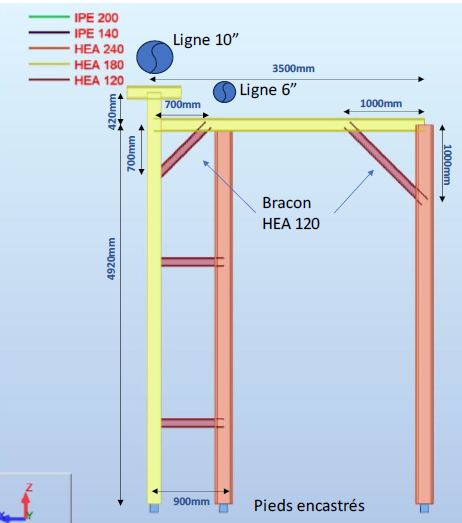

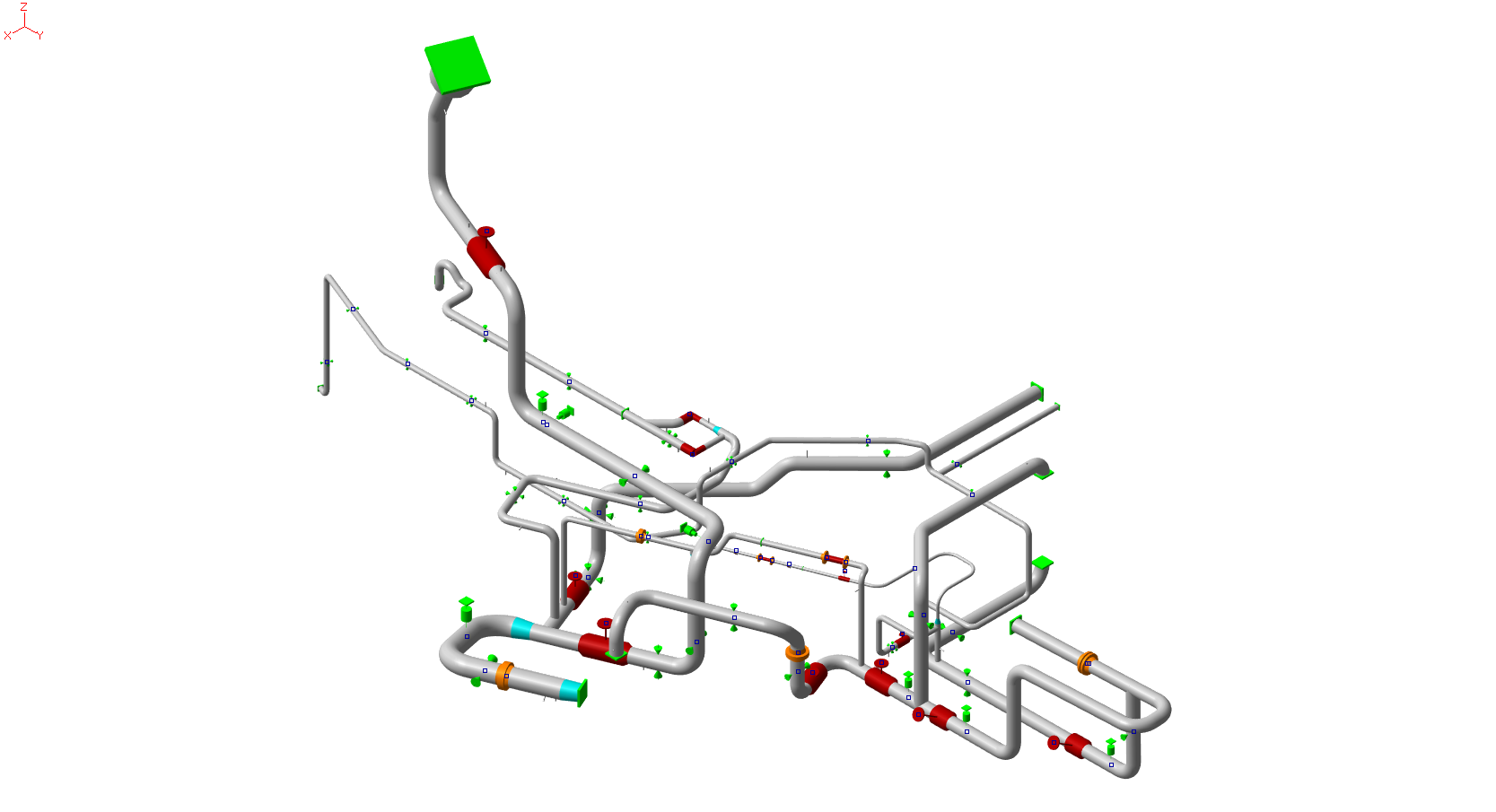

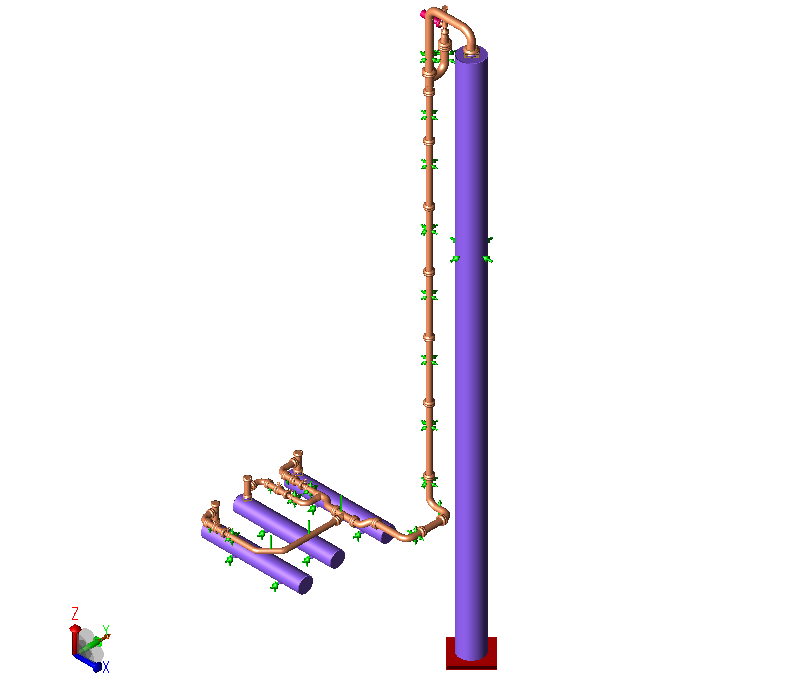

Nous utilisons Caesar II, la référence mondiale pour l'analyse de contraintes des tuyauteries, et Pipestress, très utilisé dans le nucléaire français et sur les projets EPR. Pour les charpentes support, nous employons Beamstress selon l'Eurocode 3, et AutoPIPE Vessel pour les appareils à pression. Le choix du logiciel dépend du code applicable à votre projet.

Oui. L'ajout d'une branche, un changement de température, le remplacement d'un équipement ou la modification d'un support redistribue les efforts dans tout le réseau. Nous mettons à jour la géométrie, les conditions de service et l'état réel des supports, à partir de relevés sur site si nécessaire, puis nous comparons l'état avant et après modification pour vérifier la conformité et définir les ajustements éventuels.

Oui. Nous prenons en charge des notes de calcul de flexibilité en sous-traitance pour les bureaux d'études, les ESN et les services techniques des industriels, notamment lors des pics de charge. Vous travaillez directement avec l'ingénieur qui modélise et signe la note, en toute confidentialité, partout en France et à l'international.
